Thiết bị trạm bơm nước: Giải pháp cơ khí toàn diện bảo vệ hệ thống

Trạm bơm nước là “trái tim” của mọi hệ thống thủy lợi, cấp thoát nước và xử lý nước thải, nơi chứa các tài sản cơ điện (máy bơm, tủ điều khiển) có giá trị cao nhất. Tuy nhiên, đây cũng là điểm rủi ro lớn nhất, dễ bị tê liệt do tắc nghẽn rác hoặc thất bại trong việc cô lập dòng chảy khi bảo trì. Với vai trò là chuyên gia thiết kế và chế tạo thiết bị cơ khí môi trường, Pendin cung cấp một hệ sinh thái Thiết bị trạm bơm nước toàn diện, từ Song chắn rác thô, Máy vớt rác lược cào đến Van cửa phai và Stoplogs. Bài viết này sẽ phân tích chuyên sâu từng thiết bị, giúp Chủ đầu tư và Nhà thầu thẩm định, lựa chọn giải pháp đồng bộ, đảm bảo vận hành ổn định và an toàn tuyệt đối.

Phân tích rủi ro và yêu cầu kỹ thuật của trạm bơm

Một trạm bơm thất bại sẽ gây ngập lụt, ô nhiễm môi trường và thiệt hại kinh tế nghiêm trọng. Việc lựa chọn thiết bị cơ khí đầu vào là tuyến phòng thủ quan trọng nhất.

Thách thức kỹ thuật cốt lõi

Các đơn vị vận hành và Chủ đầu tư luôn phải đối mặt với hai nhóm rủi ro chính:

1. Rủi ro tắc nghẽn: Rác thải thô (vải, gỗ, nilon, cành cây) và cặn lắng (cát, sỏi) là nguyên nhân hàng đầu gây kẹt cánh bơm, mài mòn phớt (seal) và vỏ bơm, dẫn đến cháy motor và tăng chi phí bảo trì (OPEX) đột biến.
2. Rủi ro cô lập: Khi cần bảo trì, sửa chữa bơm (một hoạt động bắt buộc), việc cô lập hố thu là thiết yếu. Nếu van cô lập (Van cửa phai) hoặc thanh chắn dự phòng (Stoplogs) bị rò rỉ, nước bẩn sẽ tràn vào khu vực bảo trì, gây nguy hiểm cho nhân công và khiến công tác sửa chữa không thể thực hiện.

Mục tiêu của giải pháp Pendin

Giải pháp Thiết bị trạm bơm nước của Pendin được thiết kế để giải quyết triệt để hai rủi ro trên, thông qua việc cung cấp một hệ thống 3 lớp: Tiền xử lý (Lọc rác), Điều tiết (Van) và Bảo trì (Stoplogs), tất cả đều được chế tạo bằng vật liệu và công nghệ gia công cao cấp.

Giải pháp tiền xử lý (Ngăn chặn tắc nghẽn)

Đây là lớp phòng thủ đầu tiên, quyết định tuổi thọ của máy bơm. Lựa chọn thiết bị thu rác phụ thuộc vào loại rác và lưu lượng của trạm bơm.

Song chắn rác thô (Coarse Bar Screen)

Song chắn rác thô là tuyến phòng thủ cơ bản, được lắp đặt tại miệng kênh dẫn vào hố thu. Đây là thiết bị tĩnh, hoạt động 24/7 mà không cần năng lượng.

Cấu tạo của song chắn rác thô bao gồm các thanh Inox 304 (hoặc 316 cho môi trường ăn mòn) tiết diện tròn hoặc chữ nhật, được hàn chắc chắn vào một khung thép. Khe hở giữa các thanh thường lớn (từ 30 mm đến 100 mm), có nhiệm vụ giữ lại các vật thể cồng kềnh (gỗ, bao tải, đá lớn) có thể phá hủy các thiết bị tinh hơn phía sau. Pendin cam kết gia công các mối hàn đạt chuẩn, đảm bảo kết cấu chịu được lực va đập của dòng chảy lũ.

Xem chi tiết thiết bị: Song chắn rác thô

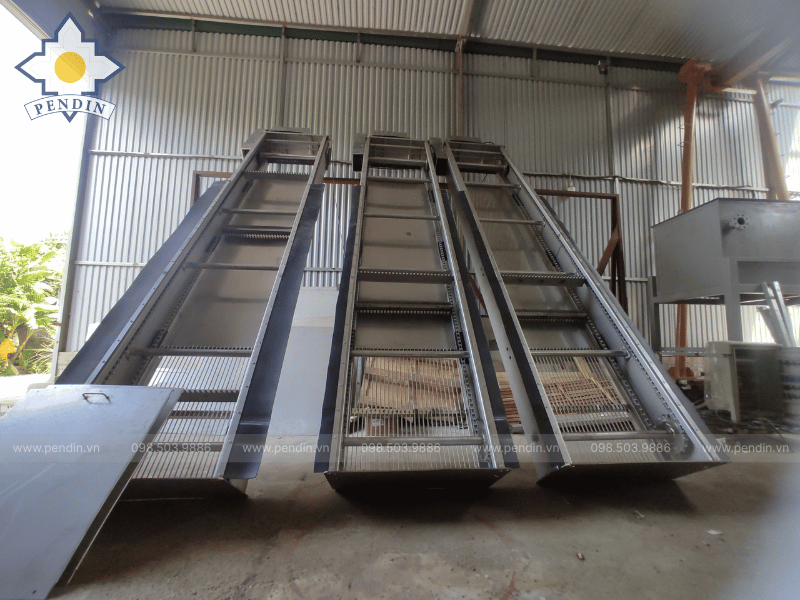

Máy vớt rác lược cào (Rake Screen)

Khi lượng rác thô nhiều và cần tự động hóa, Máy vớt rác lược cào là giải pháp nâng cấp. Thiết bị này thường được lắp đặt cho các trạm bơm nước thải đô thị hoặc kênh thủy lợi có nhiều rác trôi nổi.

Nguyên lý hoạt động dựa trên một hệ thống xích tải (Chain) và các thanh lược (Rake) gắn trên đó. Rác bị giữ lại trên song chắn. Khi cảm biến chênh lệch mực nước phát hiện song chắn bị nghẽn (nước thượng lưu dâng cao), hệ thống motor sẽ kích hoạt, kéo xích tải. Lược cào sẽ di chuyển từ đáy kênh lên, cào toàn bộ rác bị kẹt và đẩy vào máng thu rác hoặc Vít tải rác. Giải pháp này giúp giảm chi phí nhân công vận hành (OPEX) và đảm bảo hố thu luôn thông thoáng.

Xem chi tiết thiết bị: Máy vớt rác lược cào

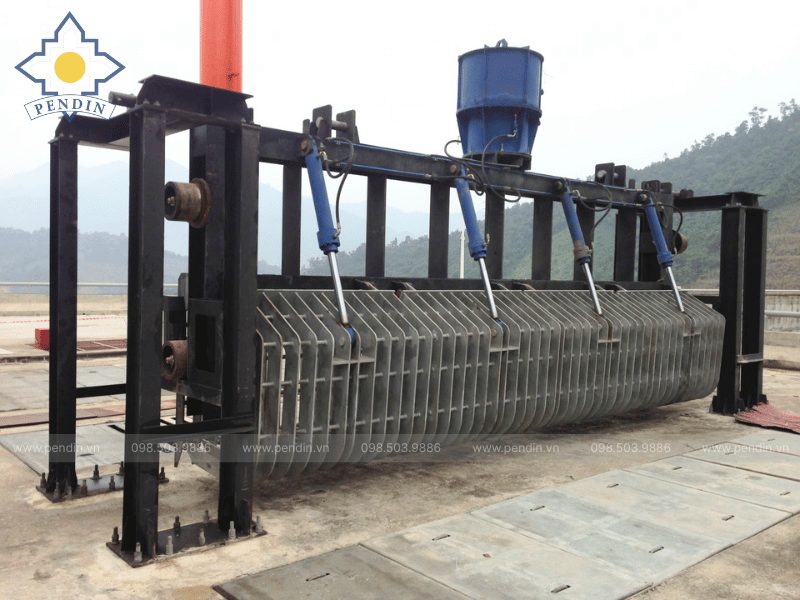

Gầu vớt rác tự động (Automatic Grab Screen)

Đây là giải pháp “tải nặng” (heavy-duty) cho các thiết bị trạm bơm nước có cửa nhận nước sâu hoặc xử lý rác thải cực lớn, cồng kềnh (như tại các trạm bơm đầu nguồn sông hoặc cửa xả thủy điện).

Khác với lược cào (chỉ cào rác bám trên mặt), Gầu vớt rác tự động (hoạt động bằng cáp hoặc thủy lực) sẽ hạ sâu xuống đáy kênh, dùng cơ cấu gầu ngoạm (Grab) để gắp và vớt các khối rác lớn, cành cây, hoặc vật liệu nặng đã lắng chìm. Đây là thiết bị chuyên dụng, đảm bảo khả năng làm sạch triệt để, ngăn ngừa tắc nghẽn tại các cửa nhận nước quan trọng.

Xem chi tiết thiết bị: Gầu vớt rác tự động

Giải pháp điều tiết & cô lập (Kiểm soát dòng chảy)

Sau khi rác đã được xử lý, việc kiểm soát dòng chảy và cô lập đường ống là nhiệm vụ của các loại van chuyên dụng.

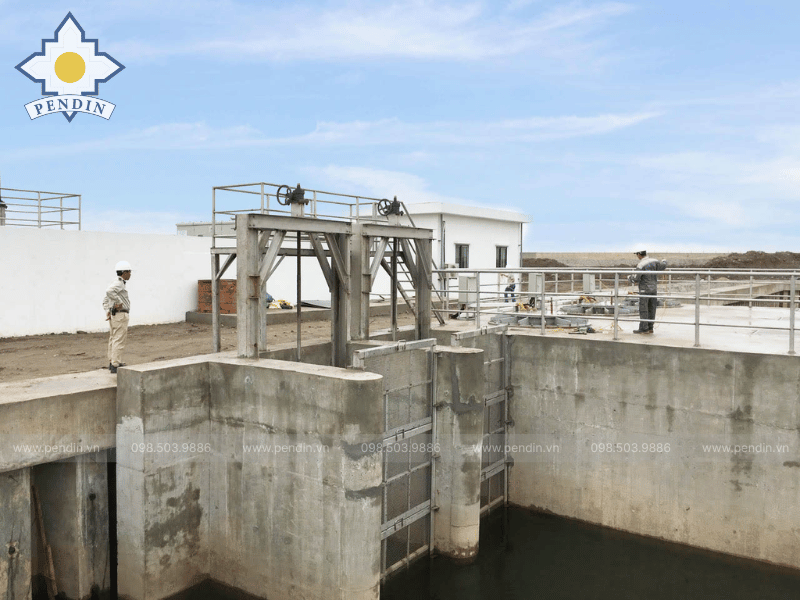

Van cửa phai (Sluice Gate / Penstock)

Van cửa phai là thiết bị điều tiết dòng nước chính, được lắp đặt trên tường bê tông để cô lập hố thu bơm, kênh dẫn hoặc bể chứa.

Đối với Nhà thầu, việc lựa chọn Van cửa phai của Pendin đảm bảo 3 yếu tố kỹ thuật then chốt:

1. Chống ăn mòn: Toàn bộ van (tấm chắn, khung, trục) được làm từ Inox 304/316, loại bỏ rủi ro kẹt van do rỉ sét (nguyên nhân phổ biến của van thép carbon).
2. Kín nước tuyệt đối (Zero Leakage): Pendin áp dụng gia công CNC cho khung ray và bề mặt tấm chắn. Độ phẳng tuyệt đối này, kết hợp với Gioăng EPDM chịu nén, đảm bảo độ kín khít 100% theo TCVN 8298:2009, ngăn nước rò rỉ vào khu vực bảo trì.
3. Vận hành trơn tru: Cơ cấu truyền động (Máy nâng hạ trục vít) được tính toán với Hệ số An toàn (FS) cao, đảm bảo vận hành mượt mà ngay cả dưới áp lực thủy tĩnh lớn.

Xem chi tiết thiết bị: Van cửa phai

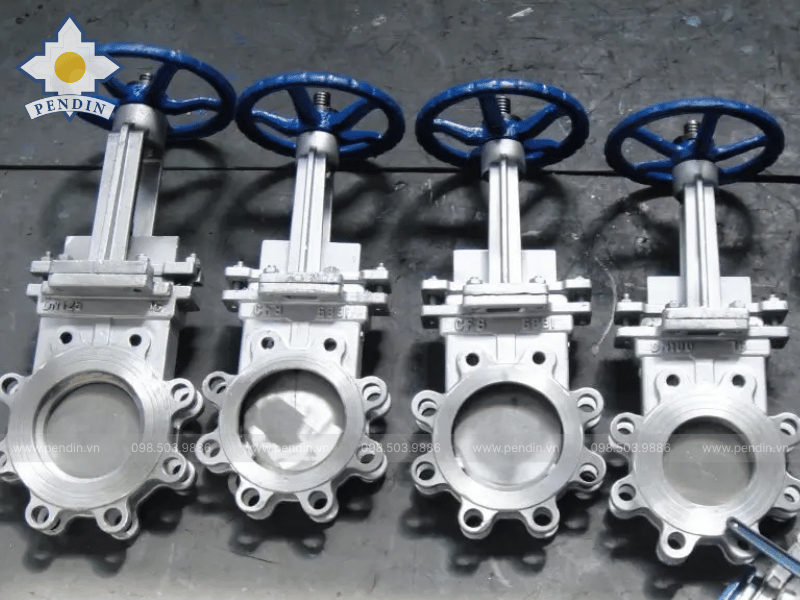

Van đao (Knife Gate Valve)

Van đao là thiết bị chuyên dụng, không dùng cho cửa kênh lớn, mà dùng cho đường ống xả bùn, cát (Sludge/Grit Lines) dưới đáy hố thu.

Môi trường này là khắc nghiệt nhất, chứa bùn đặc và cát mài mòn. Các loại van thông thường (van bướm, van bi) sẽ bị kẹt ngay lập tức. Van đao của Pendin, với lưỡi dao Inox 316 sắc bén, có thể cắt xuyên qua bùn đặc và cặn lắng. Thiết kế thân van mỏng (Wafer) không có khoang rỗng giúp ngăn ngừa vật liệu tích tụ, đảm bảo van cô lập triệt để đường ống xả cặn khi cần thiết.

Xem chi tiết thiết bị: Van đao

Giải pháp bảo trì an toàn

Đây là lớp bảo vệ dự phòng, đảm bảo an toàn tuyệt đối cho nhân công khi thực hiện bảo trì các thiết bị chính (như Van cửa phai hoặc bơm).

Stoplogs (Thanh chắn nước)

Stoplogs (hay Phai tạm) là các thanh chắn được lắp đặt vào các rãnh cố định (Grooves) đã được đúc sẵn trong bê tông. Chúng được sử dụng để cô lập hoàn toàn một đoạn kênh hoặc cửa van trong thời gian dài (vài ngày/tuần) để bảo trì. Pendin cung cấp hai dạng chính:

Stoplogs dạng cánh ghép nối (Modular Stoplogs)

Loại này bao gồm nhiều thanh (thường là Nhôm hợp kim hoặc Inox 304) ghép nối lại với nhau.

• Ưu điểm (cho Nhà thầu): Trọng lượng nhẹ, linh hoạt, chi phí thấp. Một hoặc hai nhân công có thể thao tác lắp đặt thủ công mà không cần cẩu trục.
• Ứng dụng: Phù hợp cho các kênh mương nhỏ, hố thu trạm bơm nước thải đô thị, nơi chiều cao cột nước không quá lớn.

Xem chi tiết thiết bị: Stoplogs dạng cánh ghép nối

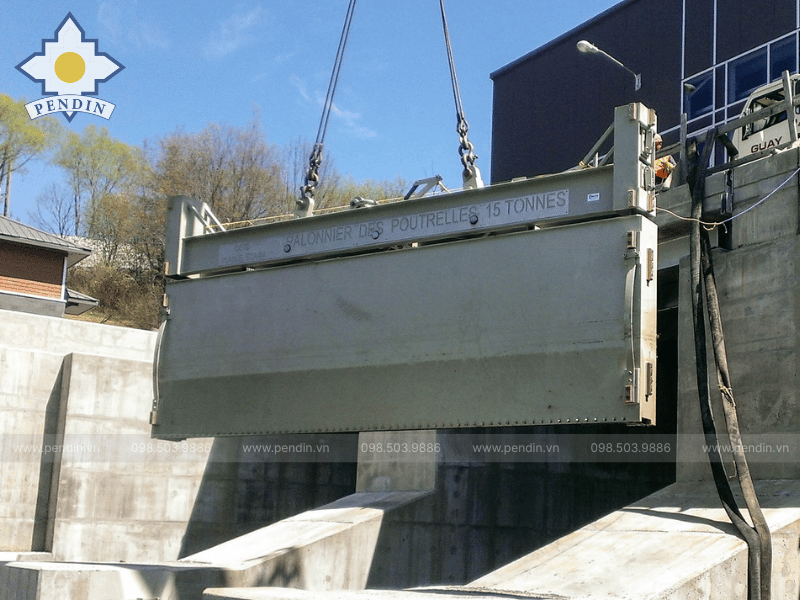

Stoplogs dạng có tay gắp (Bulkhead Gate with Lifting Beam)

Loại này là một tấm chắn thép/Inox lớn, nguyên khối (hoặc ghép từ 2-3 đoạn lớn).

• Yêu cầu: Bắt buộc phải sử dụng tay gắp (Lifting Beam) chuyên dụng và cẩu trục để nâng hạ.
• Ưu điểm: Kín nước gần như tuyệt đối (do trọng lượng bản thân lớn và gioăng nén), an toàn cho các công trình thủy điện, cửa nhận nước hoặc trạm bơm áp lực cao.
• Cam kết Pendin: Chúng tôi cung cấp trọn bộ giải pháp bao gồm Tấm chắn Inox 316 chịu lực và tay gắp được thiết kế tùy chỉnh, đảm bảo an toàn tuyệt đối khi vận hành.

Xem chi tiết thiết bị: Stoplogs dạng có tay gắp

Giá trị đồng hành của Pendin: Cam kết kỹ thuật cho Nhà thầu

Pendin tự hào là đối tác tin cậy của Nhà thầu và Đơn vị thi công, cam kết cung cấp Thiết bị điều tiết dòng nước không chỉ đúng mà còn tốt hơn bản vẽ kỹ thuật.

Cam kết chất lượng vật liệu và hồ sơ pháp lý

Chúng tôi hiểu rằng việc nghiệm thu pháp lý là rất quan trọng. Pendin cung cấp đầy đủ Hồ sơ Pháp lý (CO/CQ) của vật liệu (Inox 304/316, Nhôm hợp kim, Gioăng EPDM). Mọi thiết bị đều được kiểm tra chức năng và kiểm định độ kín nước tại xưởng bằng phương pháp Quây nước trước khi bàn giao, đảm bảo 100% tuân thủ thiết kế.

Hỗ trợ kỹ thuật tại công trình

Việc lắp đặt thiết bị thủy lợi đòi hỏi sự chính xác tuyệt đối. Pendin cam kết bố trí kỹ sư giám sát và hỗ trợ kỹ thuật tại công trình. Chúng tôi sẽ hỗ trợ Nhà thầu căn chỉnh độ thẳng, độ phẳng của khung ray, hiệu chuẩn cơ cấu truyền động và giám sát quy trình lắp đặt, đảm bảo thiết bị vận hành mượt mà và kín khít, rút ngắn thời gian chạy thử.

Kết luận

Hệ thống Thiết bị trạm bơm nước là một tổ hợp cơ khí phức tạp, đòi hỏi sự đồng bộ và độ tin cậy tuyệt đối từ Song chắn rác thô đến Van cửa phai và Stoplogs. Pendin cam kết là đối tác kỹ thuật tin cậy, cung cấp giải pháp trọn gói từ vật liệu Inox 304/316 chuẩn, gia công CNC chính xác, đến dịch vụ hỗ trợ kỹ thuật tại công trình. Chúng tôi đồng hành cùng Nhà thầu/Đơn vị thi công đảm bảo chất lượng nghiệm thu và tiến độ dự án. Để nhận được tư vấn chuyên sâu về thiết kế, hỗ trợ kỹ thuật lắp đặt tại công trình và báo giá cạnh tranh cho giải pháp Thiết bị trạm bơm nước, Pendin luôn sẵn sàng đồng hành cùng đơn vị.
