Thiết bị khác: Tổng quan 5 thiết bị cơ khí môi trường chuyên dụng từ Pendin

Trong hệ thống xử lý nước và công trình thu – thoát nước, bên cạnh các thiết bị chủ lực như van, bồn lọc hay máy bơm, một số “thiết bị khác” đóng vai trò then chốt để đảm bảo hiệu quả thu nước, bảo vệ thiết bị, tối ưu vận hành và giảm chi phí bảo trì. Với tư cách là đơn vị thiết kế — chế tạo thiết bị cơ khí môi trường, Pendin cung cấp giải pháp hoàn chỉnh cho các nhóm thiết bị này: máng thu nước răng cưa inox, ống lắng trung tâm, rọ vớt rác, tấm grating (tấm thu nước) và trục cánh khuấy hóa chất. Bài viết này mô tả chi tiết chức năng, cấu tạo, ưu điểm, ứng dụng thực tế và lưu ý kỹ thuật cho từng loại — giúp chủ đầu tư, nhà thầu và đơn vị tư vấn dễ chọn lựa và tích hợp vào dự án.

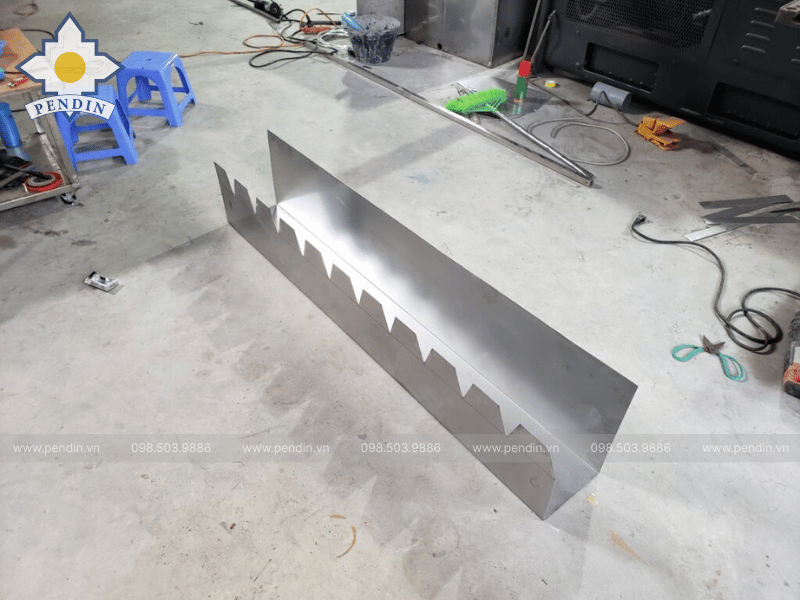

Phân tích kỹ thuật: Máng thu nước răng cưa Inox

Định nghĩa và vai trò cốt lõi

Máng thu nước răng cưa Inox là một thiết bị cơ khí môi trường chuyên dụng, được lắp đặt trên thành các bể lắng (tròn hoặc chữ nhật) trong hệ thống xử lý nước cấp và nước thải.

Vai trò cốt lõi của thiết bị này là thu gom lớp nước trong trên bề mặt một cách đồng đều trên toàn bộ chu vi bể. Thiết kế “răng cưa” (V-notch weir) không chỉ mang tính thẩm mỹ, mà là một yêu cầu kỹ thuật bắt buộc để:

1. Phân phối lưu lượng: Các khe V-notch giúp phân phối đều lưu lượng nước chảy tràn vào máng, tránh hiện tượng nước dồn về một điểm (gây xáo trộn dòng chảy).
2. Điều chỉnh cao độ: Cho phép kỹ sư căn chỉnh độ phẳng tuyệt đối của mép tràn, đảm bảo nước tràn đều tại mọi điểm.
3. Chắn váng nổi: Hạn chế váng bọt bề mặt lọt vào đường ống thu nước sạch.

Tiêu chuẩn kỹ thuật và cam kết chất lượng Pendin

Đối với Nhà thầu, chất lượng gia công quyết định hiệu suất của máng thu.

Vật liệu chống ăn mòn: Pendin cam kết sử dụng Inox 304 (cho nước cấp, nước thải sinh hoạt) hoặc Inox 316 (cho nước thải công nghiệp, nước lợ). Vật liệu Inox đảm bảo máng không bị rỉ sét, cong vênh hay bị tảo/vi sinh vật bám dính như vật liệu composite hoặc thép carbon truyền thống.

Công nghệ gia công chính xác: Để đảm bảo các đỉnh “răng cưa” nằm trên một mặt phẳng tuyệt đối (sai số 0.5 mm), Pendin áp dụng công nghệ cắt Laser và chấn CNC. Sai số gia công thấp là yếu tố then chốt giúp Nhà thầu dễ dàng lắp đặt, căn chỉnh và đảm bảo hiệu suất thu nước đồng đều theo đúng bản vẽ thiết kế. Chúng tôi cung cấp đầy đủ hồ sơ CO/CQ vật liệu Inox, hỗ trợ nghiệm thu pháp lý.

Xem chi tiết thiết bị: Máng thu nước răng cưa inox

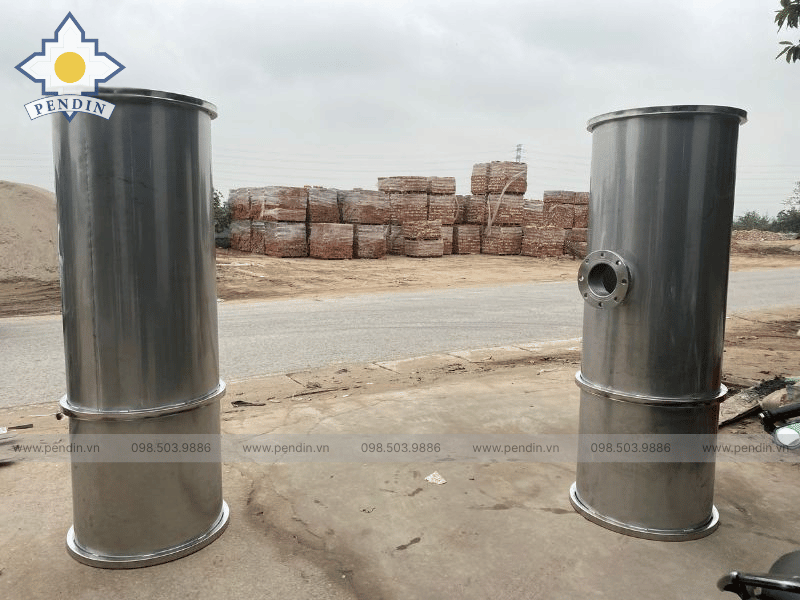

Phân tích kỹ thuật: Ống lắng trung tâm

Định nghĩa và nguyên lý hoạt động

Ống lắng trung tâm (hay Giếng phân phối trung tâm) là một thiết bị máy khác quan trọng, được lắp đặt tại tâm của các bể lắng tròn. Đây là thiết bị đầu vào, có nhiệm vụ tiếp nhận dòng nước thô (đã qua keo tụ) và phân phối vào bể lắng.

Nguyên lý của ống lắng trung tâm là giảm tốc và điều hướng dòng chảy. Nước được đưa vào ống từ bên dưới hoặc bên cạnh, sau đó được phân phối ra bể lắng theo phương ngang (radial flow) hoặc hướng xuống. Thiết kế này giúp triệt tiêu năng lượng của dòng vào, tạo ra vùng lắng tĩnh lý tưởng, giúp bùn lắng xuống đáy và nước trong dâng lên ở chu vi bể.

Tiêu chuẩn chế tạo và hỗ trợ lắp đặt

Nếu ống lắng trung tâm được thiết kế sai thủy lực hoặc chế tạo bằng vật liệu kém, nó sẽ gây xáo trộn, làm giảm hiệu suất lắng đáng kể.

Thiết kế thủy lực tối ưu: Pendin sử dụng các mô hình tính toán để xác định đường kính và chiều sâu ống lắng tối ưu, đảm bảo vận tốc dòng ra khỏi ống đủ chậm để không làm xáo trộn bùn đã lắng.

Vật liệu bền bỉ: Thay vì thép carbon (dễ bị ăn mòn và thay thế), Pendin sử dụng Inox 304/316 cho toàn bộ kết cấu ống, đảm bảo tuổi thọ vĩnh cửu, không cần bảo trì, không rỉ sét gây ảnh hưởng đến chất lượng nước.

Hỗ trợ Nhà thầu: Chúng tôi hỗ trợ kỹ thuật tại công trình để đảm bảo việc lắp đặt Ống lắng trung tâm đồng trục tuyệt đối với Cầu cào gạt bùn, đảm bảo sự vận hành đồng bộ của toàn hệ thống.

Xem chi tiết thiết bị: Ống lắng trung tâm

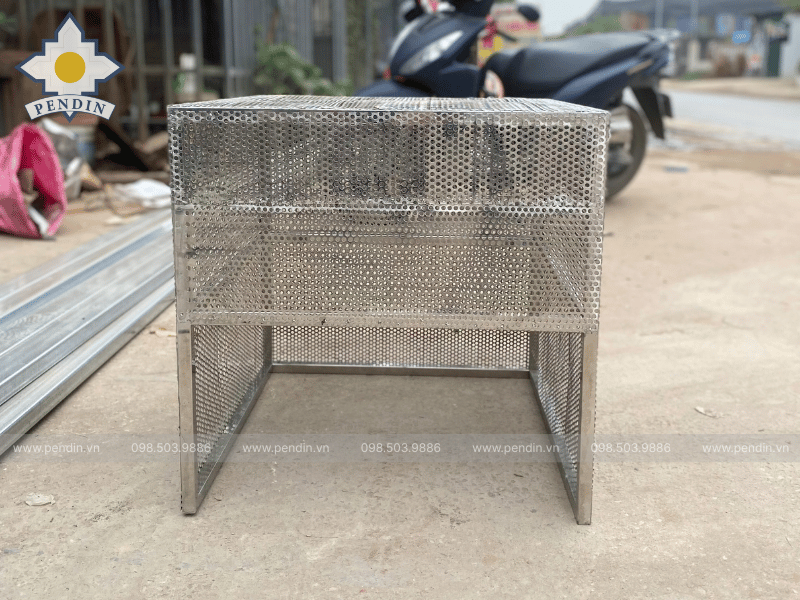

Phân tích Kỹ thuật: Rọ vớt rác

Định nghĩa và Vai trò Bảo vệ

Rọ vớt rác là thiết bị bảo vệ cơ học sơ cấp, thường được lắp đặt tại đầu vào của các trạm bơm chìm hoặc trước các Thiết bị cơ khí môi trường nhạy cảm (như van, máy khuấy).

Chức năng của Rọ vớt rác không phải là lọc tinh, mà là bảo vệ tải nặng. Nó được thiết kế để giữ lại các vật thể rắn có kích thước lớn (chai lọ, gỗ, đá, túi nilon, cành cây) có thể gây ra sự cố kẹt cánh bơm (Pump Clogging) hoặc phá hủy các thiết bị cơ khí đắt tiền phía sau.

Tiêu chuẩn chế tạo cho nhà thầu

Nhà thầu yêu cầu một rọ vớt rác phải bền bỉ, chịu va đập và dễ dàng vận hành (lấy rác).

Vật liệu Inox chịu lực: Pendin không sử dụng thép thông thường. Rọ vớt rác của chúng tôi được chế tạo từ các thanh la (bar) Inox 304 đặc, có độ dày lớn (ví dụ: 5 mm đến 8 mm), đảm bảo chịu được lực va đập mạnh của các vật thể rắn trong dòng chảy.

Công nghệ hàn TIG/MIG: Các mối hàn giữa thanh la và khung rọ được thực hiện bằng công nghệ hàn TIG/MIG chuyên dụng cho Inox, đảm bảo độ ngấu sâu, chịu lực tốt, không bị bung gãy mối hàn khi chịu tải sốc.

Thiết kế tối ưu vận hành: Rọ được thiết kế với tay cầm chắc chắn và (tùy chọn) thanh trượt dẫn hướng, giúp nhân viên vận hành dễ dàng kéo rọ lên để vệ sinh định kỳ mà không bị kẹt.

Xem chi tiết thiết bị: Rọ vớt rác

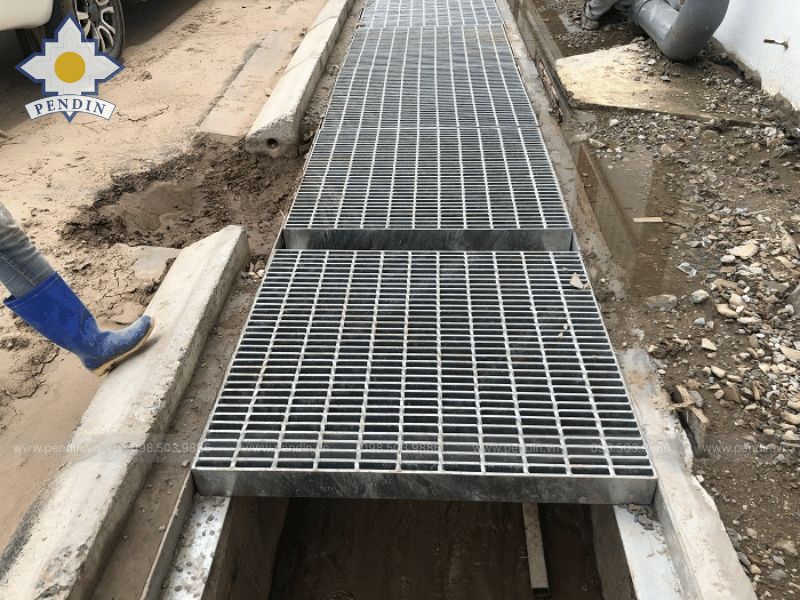

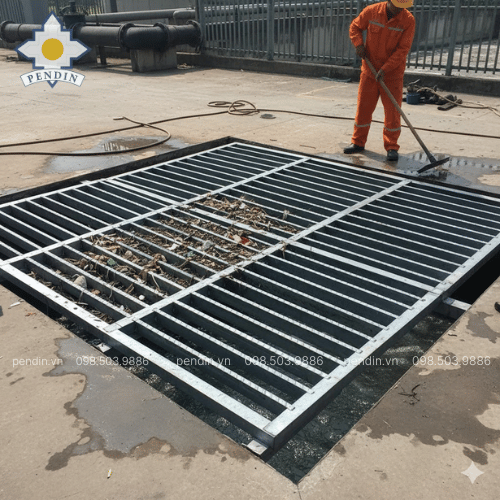

Phân tích kỹ thuật: Tấm Graptinh thu nước

Định nghĩa và phân loại ứng dụng

Tấm Graptinh thu nước là một thiết bị được sử dụng làm sàn thao tác, nắp hố ga, hoặc rãnh thu nước mặt trong các nhà máy, trạm xử lý, hoặc khu vực chống ngập.

Tùy thuộc vào yêu cầu, có hai loại chính:

1. Graptinh chịu tải người đi bộ: Dùng cho sàn thao tác trên cao, yêu cầu nhẹ và chống trượt.
2. Graptinh chịu tải xe nâng/tải nặng: Dùng cho nắp hố ga, đường nội bộ, yêu cầu kết cấu chịu lực cực cao.

Cam kết chất lượng và tiêu chuẩn gia công Pendin

Pendin tập trung vào dòng Graptinh Inox, giải quyết triệt để vấn đề rỉ sét và gãy vỡ của Graptinh thép mạ kẽm hoặc Composite.

Vật liệu Inox 304/316: Sử dụng Inox 304/316 đảm bảo khả năng chống ăn mòn tuyệt đối trong môi trường ẩm ướt hoặc hóa chất.

Công nghệ hàn điểm và tăng cứng: Chúng tôi sử dụng công nghệ hàn điểm tự động và các thanh la (bar) được thiết kế xoắn hoặc có răng cưa để tăng khả năng chống trượt. Các thanh la chịu lực chính được tính toán và gia công với tiết diện phù hợp, đảm bảo không bị biến dạng dưới tải trọng thiết kế (xe nâng, pallet hàng nặng).

Hồ sơ kỹ thuật: Pendin cung cấp đầy đủ hồ sơ tính toán chịu tải và CO/CQ vật liệu Inox, hỗ trợ Nhà thầu nghiệm thu các hạng mục sàn thao tác an toàn.

Xem chi tiết thiết bị: Tấm graptinh thu nước

Phân tích kỹ thuật: Trục cánh khuấy hoá chất

Đây là linh kiện trung tâm của hệ thống định lượng hóa chất, một trong những Thiết bị máy khác yêu cầu độ chính xác và khả năng chống ăn mòn cao nhất.

Vai trò và thách thức kỹ thuật

Trục cánh khuấy hoá chất được sử dụng trong các bồn pha/khuấy hóa chất (PAC, Polymer, Xút, Axit). Trục chịu trách nhiệm truyền mô-men xoắn từ động cơ xuống cánh khuấy để tạo dòng chảy.

Thách thức kỹ thuật lớn nhất là:

• Ăn mòn hóa học: Tiếp xúc trực tiếp với hóa chất đậm đặc (ví dụ: H2SO4 98% hoặc NaOH 50%).
• Mỏi và rung động: Trục quay liên tục, nếu không đồng tâm sẽ gây rung động, phá hủy phớt làm kín và vòng bi của động cơ.

Giải pháp vật liệu và gia công chính xác của Pendin

Vật liệu là sinh mạng: Pendin cam kết vật liệu chuẩn 100%. Trục và cánh khuấy phải là Inox 316/316L hoặc bọc phủ chuyên dụng (PP/PVDF) để chịu được hóa chất ăn mòn mạnh nhất.

Độ đồng tâm: Đây là cam kết chất lượng của Pendin. Trục cánh khuấy được gia công tiện CNC chính xác, đảm bảo độ đồng tâm tuyệt đối. Độ đồng tâm này giúp loại bỏ rung lắc, bảo vệ phớt làm kín của bồn và vòng bi của motor giảm tốc, đảm bảo hệ thống vận hành êm ái, không rò rỉ hóa chất và kéo dài tuổi thọ thiết bị.

Xem chi tiết thiết bị: Trục cánh khuấy hoá chất

Tại sao nên chọn Pendin cho các “thiết bị khác” này?

Pendin không chỉ sản xuất theo bản vẽ mà tư vấn tối ưu theo nguồn nước, lưu lượng, điều kiện môi trường và yêu cầu vận hành. Các điểm mạnh của chúng tôi bao gồm:

• Gia công chính xác bằng CNC; vật liệu lựa chọn (Inox 304/316, thép SS400 phủ epoxy, FRP) phù hợp môi trường.
• Thiết kế tích hợp để các thiết bị phụ trợ hoạt động ăn khớp với bồn lọc, bể lắng, trạm bơm.
• Tiêu chuẩn chất lượng: Quy trình QC nghiêm ngặt; chứng nhận ISO 9001:2015 và hồ sơ hoàn thiện (bản vẽ, WPS, báo cáo kiểm tra vật liệu).
• Hỗ trợ kỹ thuật & bảo hành: Tư vấn lắp đặt, hiệu chuẩn, đào tạo vận hành và cung cấp gói bảo trì định kỳ.

Kết luận

Các thiết bị khác như máng thu nước răng cưa inox, ống lắng trung tâm, rọ vớt rác, tấm grating và trục cánh khuấy hóa chất tuy kích thước nhỏ hơn những thiết bị chủ lực nhưng có ảnh hưởng lớn đến hiệu suất, chi phí vận hành và tuổi thọ hệ thống. Lựa chọn thiết kế, vật liệu và nhà sản xuất phù hợp là quyết định chiến lược.

Nếu quý khách muốn: (1) bản vẽ kỹ thuật mẫu; (2) báo giá theo kích thước thực tế; hoặc (3) khảo sát hiện trường để tối ưu hóa lựa chọn — hãy liên hệ Pendin. Đội ngũ kỹ sư giàu kinh nghiệm của Pendin sẽ khảo sát, đề xuất cấu hình phù hợp và cung cấp hồ sơ kỹ thuật đầy đủ theo tiêu chuẩn thi công.
