Bản vẽ kỹ thuật chi tiết hệ thống thiết bị cơ khí môi trường cho đơn vị tư vấn

Trong quá trình lập hồ sơ thiết kế hệ thống cửa chống ngập cho các công trình hạ tầng đô thị, bản vẽ kỹ thuật chi tiết là tài liệu không thể thiếu đối với đơn vị tư vấn. Đây không chỉ là cơ sở để xây dựng phương án thiết kế chính xác mà còn giúp kiểm soát kỹ thuật, phối hợp thiết kế liên ngành và đảm bảo tính khả thi khi triển khai thi công thực tế.

1. Tầm quan trọng của bản vẽ kỹ thuật chi tiết đối với hệ thống cửa chống ngập

1.1. Đảm bảo thi công chính xác

Cửa chống ngập là thiết bị kỹ thuật chuyên dụng, yêu cầu độ chính xác cao về kích thước, vật liệu, cơ cấu vận hành và phương pháp lắp đặt. Bản vẽ kỹ thuật chi tiết giúp đơn vị tư vấn và nhà thầu:

• Hiểu rõ cấu tạo từng bộ phận: cánh cửa, bản lề, hệ chặn, đệm kín.
• Nắm được kích thước tổng thể và chi tiết.
• Tuân thủ đúng phương pháp neo lắp, định vị bulong và gia cố hố thu.
• Hạn chế tối đa sai số và tránh xung đột trong không gian lắp đặt.

Việc thi công chính xác theo bản vẽ còn đảm bảo khả năng chống nước triệt để, đặc biệt tại các vị trí có áp lực dòng chảy cao hoặc chênh lệch cột nước lớn.

1.2. Hỗ trợ lựa chọn thiết bị và vật liệu phù hợp

Thông qua bản vẽ chi tiết, đơn vị tư vấn có thể xác định rõ:

• Khả năng chịu áp lực nước và tải trọng lên cánh cửa.
• Mức độ kín nước, loại đệm cao su EPDM hoặc NBR phù hợp.
• Vật liệu chống ăn mòn: thép không gỉ, thép mạ kẽm nhúng nóng, inox 304/316.
• Cơ cấu truyền động: tay quay, xy lanh thủy lực, động cơ điện (nếu có yêu cầu tự động hóa).

Từ đó, giúp tối ưu phương án kỹ thuật và đảm bảo tính bền vững cho công trình trong điều kiện môi trường khắc nghiệt.

1.3. Thuận tiện cho công tác lập hồ sơ thiết kế kỹ thuật và dự toán

Bản vẽ kỹ thuật do Pendin cung cấp không chỉ đáp ứng yêu cầu trình bày trong hồ sơ thiết kế kỹ thuật mà còn hỗ trợ tính toán khối lượng, định mức vật tư và lập dự toán. Hồ sơ đầy đủ gồm:

• Bản vẽ 2D và 3D trực quan.
• Ghi chú kỹ thuật rõ ràng.
• Hướng dẫn lắp đặt và bảo trì.
• Thuyết minh khả năng vận hành, tiêu chuẩn áp dụng.

Điều này giúp đơn vị tư vấn trình duyệt phương án dễ dàng và rút ngắn thời gian thẩm định từ các bên liên quan.

1.4. Tuân thủ tiêu chuẩn kỹ thuật và pháp lý

Cửa chống ngập phải tuân thủ nghiêm ngặt các tiêu chuẩn liên quan đến cấp thoát nước, an toàn kết cấu và vật liệu:

• TCVN về kết cấu thép và vật liệu.
• ISO 9001:2015 về quy trình sản xuất.
• Các quy định của Bộ Xây dựng về thoát nước đô thị và kiểm soát ngập úng.

Bản vẽ chi tiết chính là căn cứ đảm bảo sản phẩm đáp ứng đầy đủ tiêu chuẩn pháp lý trong quá trình thẩm định, nghiệm thu và bàn giao.

2. Quy trình thiết kế bản vẽ kỹ thuật chi tiết cửa chống ngập của Pendin

2.1. Tiếp nhận thông tin kỹ thuật từ dự án

Đơn vị tư vấn cung cấp các dữ liệu ban đầu gồm:

• Mặt bằng, cao độ và hướng nước chảy.
• Yêu cầu vận hành (áp lực nước, độ kín, tự động hóa…).
• Loại hình cửa: cửa chống ngập bản lề trên, bản lề dưới, cửa trượt ngang, cửa đóng tự động…
• Điều kiện không gian xung quanh (cửa hố ga, tường chắn, hành lang kỹ thuật…).

Pendin sẽ phân tích và đưa ra đề xuất thiết kế phù hợp với thực tế công trình.

2.2. Thiết kế mô hình 3D và sơ đồ lắp đặt

Đội ngũ kỹ thuật của Pendin sẽ dựng mô hình thiết bị trên phần mềm chuyên dụng AutoCAD bao gồm toàn bộ hệ thống cửa chống ngập với các chi tiết kỹ thuật chính, phối cảnh lắp đặt trong không gian thực tế và sơ đồ liên kết khung đỡ, bulong. Mô hình 3D sẽ giúp đơn vị tư vấn dễ dàng kiểm tra, bố trí không gian, điều chỉnh phương án lắp đặt phù hợp.

2.3. Tính toán cơ học và kiểm tra kỹ thuật

Pendin tiến hành tính toán:

• Sức bền vật liệu dưới áp lực dòng chảy.
• Mô men xoắn khi đóng/mở cửa.
• Độ kín nước và độ đàn hồi của gioăng cao su.
• Khả năng chịu ăn mòn, lão hóa vật liệu trong môi trường nước thải hoặc nước lũ.

Việc tính toán chi tiết này chính là cơ sở để điều chỉnh thông số thiết kế, đảm bảo độ bền trên 15 năm sử dụng.

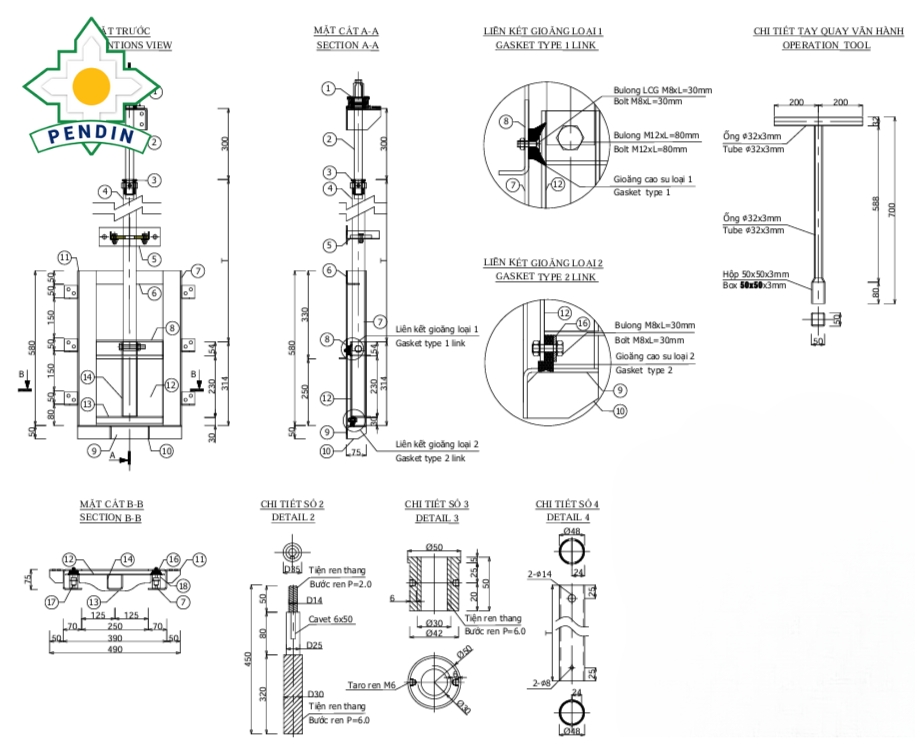

2.4. Hoàn thiện bản vẽ kỹ thuật chi tiết

Bộ bản vẽ kỹ thuật cửa chống ngập hoàn chỉnh bao gồm:

• Bản vẽ tổng thể: vị trí, kích thước lắp đặt, cao độ liên quan.
• Bản vẽ chi tiết: từng bộ phận như khung cửa, bản lề, tấm đỡ, gioăng cao su…
• Bản vẽ hướng dẫn lắp đặt: vị trí bulong neo, lớp vữa chống thấm, khe co giãn…
• Ghi chú kỹ thuật: vật liệu sử dụng, tiêu chuẩn áp dụng, quy định về nghiệm thu.

2.5. Kiểm tra và bàn giao bản vẽ

Toàn bộ bản vẽ được rà soát kỹ lưỡng bởi đội ngũ kỹ thuật phụ trách dự án trước khi chuyển cho đơn vị tư vấn. Trường hợp cần hiệu chỉnh theo yêu cầu, đội ngũ kỹ thuật của Pendin sẽ xử lý nhanh chóng và hỗ trợ xuyên suốt đến khi hoàn thiện hồ sơ thiết kế.

3. Ưu điểm khi sử dụng bản vẽ kỹ thuật cửa chống ngập từ Pendin

3.1. Tích hợp nhanh vào hồ sơ thiết kế

Bản vẽ kỹ thuật Pendin đã chuẩn hóa theo định dạng phổ biến (DWG, PDF), có thể tích hợp trực tiếp vào hồ sơ thiết kế kỹ thuật hoặc thiết kế thi công mà không cần chuyển đổi, chỉnh sửa phức tạp.

3.2. Hạn chế tối đa sai sót kỹ thuật

Mô hình 3D và bản vẽ chi tiết giúp đơn vị tư vấn phát hiện các vấn đề kỹ thuật liên quan đến kết cấu bê tông cốt thép xung quanh, các thiết bị đường ống liên quan. Việc phát hiện sớm sai sót sẽ giúp giảm chi phí sửa đổi và tránh phát sinh trong quá trình thi công.

3.3. Đáp ứng tiêu chuẩn kỹ thuật pháp lý

Toàn bộ bản vẽ của Pendin đều được xây dựng theo:

• Tiêu chuẩn TCVN về thiết bị chống ngập và lắp đặt công trình thủy lợi.
• Tiêu chuẩn ngành thoát nước và môi trường đô thị.
• Tiêu chuẩn về vật liệu và lắp đặt cơ khí công trình dân dụng.

Điều này giúp hồ sơ thiết kế dễ dàng vượt qua quá trình thẩm tra, phê duyệt và nghiệm thu.

4. Chuỗi hình ảnh dự án tiêu biểu đã triển khai

Pendin đã triển khai thành công nhiều dự án cửa chống ngập thực tế, khẳng định trình độ chuyên môn cùng uy tín thương hiệu như:

5. Pendin – Đơn vị thi công lắp đặt cửa chống ngập uy tín

Với hơn 10 năm kinh nghiệm trong lĩnh vực xử lý nước, Pendin tự hào là đơn vị tiên phong mang đến các giải pháp cửa chống ngập chất lượng cao, giúp chủ đầu tư bảo vệ công trình khỏi nguy cơ ngập lụt một cách hiệu quả và bền vững.

• Sản phẩm chất lượng cao: Cửa chống ngập được sản xuất từ các vật liệu bền bỉ như thép không gỉ SUS304, nhôm hợp kim cao cấp, đảm bảo thời gian sử dụng lâu dài, hoạt động ổn định dưới mọi điều kiện thời tiết.
• Chính sách bảo hành vượt trội: Bảo hành trong vòng 1 năm, cam kết xử lý sự cố trong 24 giờ, không phát sinh chi phí trong thời gian bảo hành.
• Dịch vụ bảo trì vĩnh viễn: Hỗ trợ kỹ thuật trọn đời, đảm bảo hệ thống luôn vận hành trơn tru, giảm thiểu rủi ro hư hỏng.
• Giải pháp tối ưu chi phí: Cung cấp nhiều giải pháp lắp đặt cửa chống ngập phù hợp với từng công trình, tối ưu ngân sách nhưng vẫn đảm bảo chất lượng và hiệu quả sử dụng.
• Bàn giao đúng tiến độ: Cam kết thực hiện theo sát hợp đồng, hoàn thành đúng thời gian, giúp chủ đầu tư an tâm triển khai các hạng mục liên quan.

Lựa chọn Pendin không chỉ là đầu tư vào một giải pháp chống ngập hiệu quả mà còn là sự đảm bảo về dịch vụ chuyên nghiệp, chi phí hợp lý và hậu mãi tận tâm. Hãy liên hệ đến số hotline để được tư vấn giải pháp lắp đặt cửa chống ngập phù hợp.

———————————
